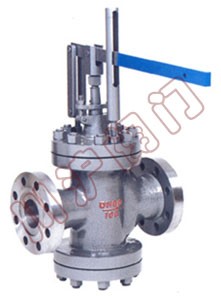

| Y45Y杠杆式蒸汽减压阀 | Y45Y杠杆式蒸汽减压阀 结构图 |
Y45Y杠杆式减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣,升降调节。其调节机构采用杠杆式,可配用角行程电动执行机构,实现遥控和自动控制。本系列减压比用到0.6较为合适。
本产品主要用于蒸汽管路,调节压力。关广泛应用在热电联产、轻纺、印染、石化、制糖等行业中。
| 零件名称 | 零件材料 |
|---|---|
| 阀体、阀盖、底盖 | WCB |
| 阀座 | 304 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 垫片 | 柔性石墨/1Cr18Ni9 |
| 导向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.4 | 7.04 | 11 | 17.6 |
| 高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 佳减压比0.6 | |||||
| 温度-压力等级 | ANSI B16.34 | |||||
| 渗漏量 | 0.5%QMax | |||||
| DN | 50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
50 |
300 |
150 |
520 |
190 |
65 |
340 |
170 |
540 |
205 |
80 |
380 |
190 |
550 |
215 |
100 |
400 |
215 |
580 |
240 |
125 |
430 |
225 |
620 |
275 |
150 |
450 |
230 |
650 |
320 |
200 |
500 |
260 |
790 |
340 |
250 |
550 |
285 |
850 |
370 |
300 |
750 |
395 |
940 |
460 |
350 |
850 |
445 |
990 |
530 |
400 |
950 |
550 |
1120 |
660 |
500 |
1130 |
680 |
1660 |
800 |
| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
50 |
300 |
150 |
520 |
200 |
65 |
340 |
170 |
540 |
215 |
80 |
380 |
190 |
550 |
225 |
100 |
400 |
215 |
580 |
250 |
125 |
430 |
225 |
620 |
285 |
150 |
450 |
230 |
650 |
330 |
200 |
500 |
260 |
790 |
355 |
250 |
550 |
285 |
850 |
390 |
300 |
750 |
395 |
940 |
480 |
350 |
850 |
445 |
990 |
550 |
400 |
950 |
550 |
1120 |
700 |
500 |
1130 |
680 |
1660 |
820 |
